Дисковые затворы с редуктором
Дисковый затвор с ручным редуктором рассматривается как комплектная арматура: корпус, диск, вал, седло и согласованный четвертьоборотный привод. Для подбора нужны DN, PN или Class, присоединение, материалы, среда, температура, герметичность, момент и монтажные данные.
- Комплектный затвор отделяется от отдельно поставляемого редуктора или привода
- DN, PN/Class, проход, строительная длина и присоединение подтверждаются чертежом
- Материалы диска, корпуса, вала и седла выбираются по среде и температуре
- Момент, ISO-интерфейс, положение маховика и доступ проверяются как единая сборка
Описание
Исходные данные для подбора затвора
| Параметр | Значение |
|---|---|
| Назначение и среда | Опишите функцию отсечения или регулирования, среду, загрязнения, фазовое состояние, коррозионность и требования к очистке. |
| Размер и давление | Передайте DN или NPS, PN или Class, рабочее и расчётное давление, температуру, вакуум и перепады. |
| Конструкция диска | Уточните центрический, двойной или тройной эксцентриситет, положение вала, направление потока и требуемый угол поворота. |
| Присоединение | Нужны wafer, lug или фланцевое исполнение, стандарт, строительная длина, ответные фланцы и место для снятия оператора. |
| Материалы и седло | Зафиксируйте материалы корпуса, диска, вала, втулок, лайнера или седла, уплотнений и крепежа по среде и температуре. |
| Герметичность | Укажите направление герметизации, допустимую утечку, пожарную безопасность, антистатику, эмиссии и нужные подтверждения. |
| Ручной редуктор | Передайте расчётный момент, число оборотов маховика, ограничители, индикатор положения, блокировку и ISO 5211 либо фактические размеры. |
| Доказательства и монтаж | Приложите паспорт, шильдик, чертёж, фотографии, ориентацию трубопровода, доступ к маховику, опоры и данные по замене. |
Назначение и границы решения
Дисковый затвор с редуктором — комплектная трубопроводная арматура, в которой корпус, диск, вал, седло и ручной четвертьоборотный оператор согласованы по моменту, присоединению и условиям монтажа. Страница не описывает отдельно поставляемый редуктор, шаровой кран, задвижку или электрический, пневматический либо гидравлический привод. Для выбора сначала фиксируют среду, температуру, давление, размер, функцию и допустимую утечку. Затем определяют центрическую либо эксцентрическую конструкцию, тип корпуса, положение вала, присоединение, строительную длину, материалы деталей, лайнер и уплотнения. После этого проверяют направление герметизации, пожарные, антистатические и эмиссионные требования, если они нужны проекту. Редуктор выбирают по документированному моменту затвора, ходу 90 градусов, интерфейсу, направлению маховика, индикатору и условиям установки. Усилие оператора и доступ для обслуживания также проверяются. Фотография не подтверждает DN, PN/Class, материал, стандарт, совместимость, наличие или состав поставки. Конкретное исполнение согласуется только по паспорту, чертежу, маркировке и рабочим данным.
Что сравнить до выбора исполнения
| Проверка | Допустимые варианты | Что подтвердить |
|---|---|---|
| Граница изделия | Комплектный затвор с ручным редуктором | Не подменять отдельно поставляемым оператором или автоматизированным приводом |
| Эксцентриситет | Центрический, двойной или тройной | Сверить среду, температуру, герметичность, момент и назначение |
| Диск и вал | Разные документированные формы и схемы вала | Проверить проход, сопротивление, посадки и обслуживание |
| Корпус | Wafer, lug, U-section или двойной фланец | Сопоставить стандарт, строительную длину и ответные размеры |
| Седло и лайнер | Мягкое, сменное либо металлическое по проекту | Проверить среду, температуру, износ и требуемую утечку |
| Герметизация | Одно- или двунаправленная по исполнению | Требовать паспортное подтверждение направления и класса |
| Редуктор | Ручной четвертьоборотный с маховиком | Сверить момент, ISO-интерфейс, ход, индикатор и блокировку |
| Замена | По паспорту, чертежу и измерениям | Не обещать взаимозаменяемость по внешнему виду или одному DN |
Особенности комплектного решения
- Маховик и передаточное отношение помогают управлять четвертьоборотным узлом, но не заменяют расчёт фактического момента.
- Индикатор положения показывает положение вала локально и не означает дистанционную сигнализацию.
- Согласованный монтажный интерфейс удерживает соосность штока и оператора без утверждения универсальной совместимости.
- Комплектная поставка уточняет границу между затвором, редуктором, маховиком, крепежом и ответными деталями.
Что приложить к запросу
- Укажите среду, температуру, давление, DN/NPS и PN/Class.
- Передайте схему трубопровода, направление потока и функцию затвора.
- Назовите эксцентриситет, корпус, присоединение и строительную длину.
- Приложите требования к материалам, седлу, лайнеру и герметичности.
- Зафиксируйте момент, интерфейс, маховик, блокировку и доступ для обслуживания.
- Для замены приложите паспорт, шильдик, чертёж и фотографии всех сторон.
Применение и ограничения
- Технологические трубопроводы — сверить среду, температуру, давление, герметичность и требования предприятия.
- Вода и коммунальные системы — проверить коррозионность, загрязнения, частоту операций и доступ к маховику.
- Нефтегазовые и химические линии — передать проектные стандарты, материалы, эмиссионные и пожарные требования без предположений.
- Замена существующего затвора — сопоставить не только DN и фланцы, но также длину, материалы, момент, опоры и направление.
Поисковый спрос и границы доказательств
Точная запись Yandex Wordstat «затвор дисковый с редуктором» подтверждает формулировку спроса, но не трафик, продажи или наличие. Материалы AVK, Valmet, Bray и Emerson используются только для границы комплектного затвора, отдельного оператора и полей проверки. Их модели, диапазоны и сертификаты не переносятся в предложение RECCO. Поставка остаётся на проверке до согласования исходных данных.
Технические изображения для проверки арматуры
КОМПЛЕКТАЦИЯ И СОГЛАСОВАНИЕ
Как согласовываем комплектный дисковый затвор с редуктором

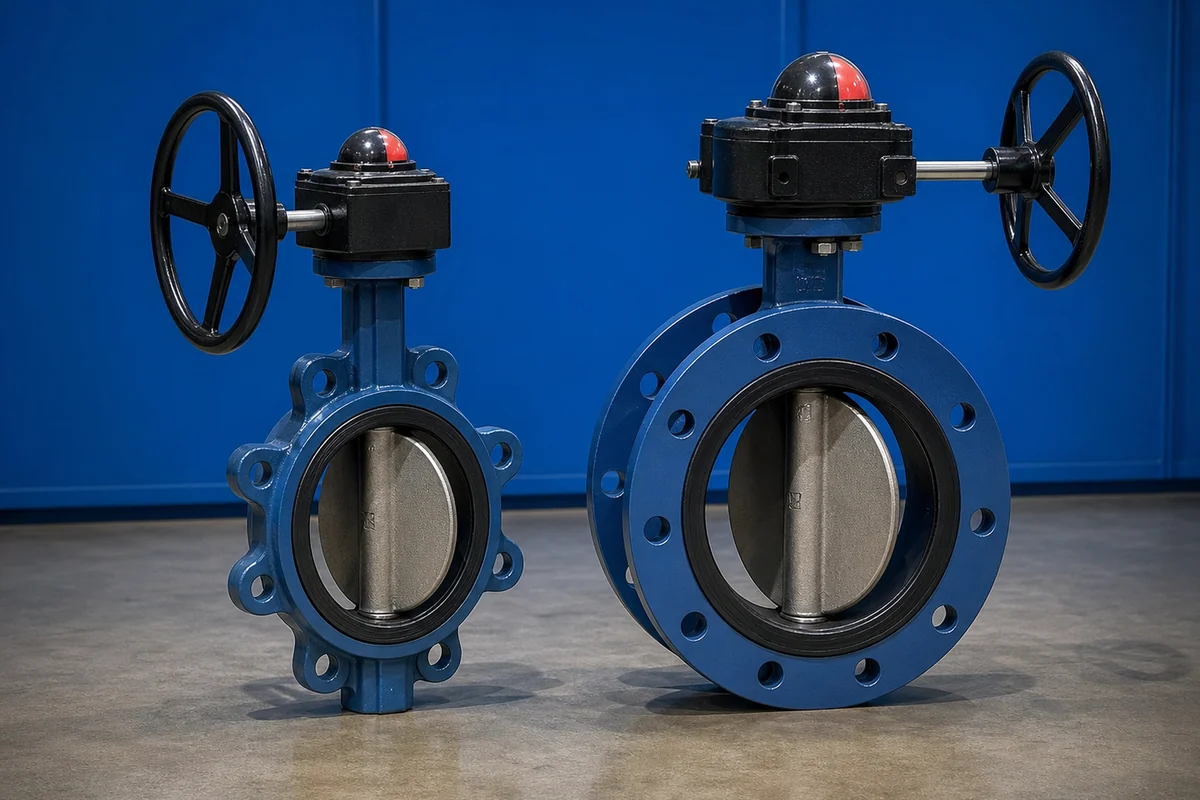

Подбор начинается с данных трубопровода и режима, а не с похожей фотографии. Сначала отделяем комплектный затвор от отдельного ручного оператора, затем сверяем корпус, присоединения, требуемый момент, доступ к маховику и документы. Изображение показывает семейство решений, но не подтверждает конкретное исполнение.
Среда и режим
Уточняем рабочую среду, температуру, расчётное давление, направление потока и частоту переключений.
Корпус и присоединения
Сверяем DN, класс давления, тип корпуса, фланцы, строительную длину и опорную схему.
Ручной привод
Проверяем требуемый момент, число оборотов, положение индикатора, доступ к маховику и ограничения площадки.
Граница поставки
Фиксируем ответные детали, крепёж, документы, испытания, окраску, маркировку и требования к упаковке.
КОНТРОЛЬ КАЧЕСТВА
Что согласовать до проверки дискового затвора
Программа контроля формируется из проекта, чертежа, технического задания и применимых требований, а не из изображения. До предложения фиксируются точки измерения, метод герметичности, критерии приёмки, состав документов и граница ответственности. Иллюстрация помогает показать проверяемые зоны, но не доказывает размеры, материал, класс давления или положительный результат.
Видимая зона проверки
Изображение иллюстрирует измерение фланца и прохода, но не является протоколом конкретного заказа.
Комплектность и идентификация
Сверяем корпус, ручной оператор, индикатор, маховик, маркировку и согласованный перечень поставки.
Присоединения и интерфейс
Контрольные размеры, базы, фланцы, строительная длина и интерфейс оператора задаются чертежом или согласованной картой.
Герметичность и документы
Метод, среда, давление, продолжительность, критерии приёмки и требуемые записи подтверждаются до испытаний.
СВЕРКА ИСХОДНЫХ ДАННЫХЗАПРОС ПРЕДЛОЖЕНИЯ
Передайте данные по дисковому затвору
Приложите проектный лист, чертёж, опросный лист или данные с существующей арматуры. Инженер сначала проверит границу комплектного затвора, среду, давление, присоединения, момент и доступ к маховику, затем перечислит недостающие доказательства без выдуманных характеристик.
Среда, температура, давление и режим переключений
DN, фланцы, строительная длина и схема трубопровода
Тип корпуса, ручной привод, доступ и требуемые документы
