Гидроцилиндры подъёма отвала
Карточка «Гидроцилиндры подъёма отвала» предназначена для управления рабочими органами дорожно-строительной техники. До предложения проверяются функция узла, исходная документация, установочные ограничения и граница поставки; поисковое название само по себе не подтверждает совместимость.
- Назначение: продукт рассматривается для управления рабочими органами дорожно-строительной техники после проверки исходных данных
- Подбор: по чертежу, маркировке, образцу и параметрам рабочего цикла
- Варианты: размеры, ход, крепления и интерфейсы согласуются в одной карточке
- Проверка: применимость подтверждается до изготовления или предложения замены
Описание
Параметры для подбора
| Функция в механизме | Опишите выполняемое движение и положение изделия в рабочем узле. |
|---|---|
| Исходная идентификация | Передайте маркировку, модель машины, чертёж либо фотографии исходного изделия. |
| Основные размеры | Сверьте размеры корпуса, штока, хода и установочного контура по документам. |
| Крепления | Покажите крепёжные концы и укажите размеры сопрягаемых элементов узла. |
| Гидравлические интерфейсы | Укажите расположение портов, тип соединения и ограничения подводящих линий. |
| Рабочий цикл | Опишите частоту, длительность, скорость движения и характер внешней нагрузки. |
| Условия эксплуатации | Перечислите температуру, загрязнение, влагу и иные значимые воздействия среды. |
| Граница поставки | Уточните требуемую комплектность, документы, упаковку и порядок приёмки заказа. |
Варианты исполнения и совместимости
- Сочетание диаметров выбирается инженерно и не выводится из названия продукта.
- Длина хода рассматривается только вместе с крайними положениями механизма.
- Варианты шарнирных соединений проверяются по пальцам, отверстиям и монтажным осям.
- Расположение портов согласуется по гидросхеме и доступному монтажному пространству.
- Дополнительные функции обсуждаются отдельно и не предполагаются по поисковому названию.
- Применение по модели оборудования проверяется по месту установки и исходному обозначению.
Назначение и границы решения
Продукт «Гидроцилиндры подъёма отвала» предназначен для управления рабочими органами дорожно-строительной техники; страница описывает один объект закупки и его согласуемые варианты. Запрос «гидроцилиндр подъема отвала» подтверждает поисковый интерес, однако не является техническим паспортом или доказательством совместимости. Типовые сценарии — «отвалы и их механизмы позиционирования» и «бульдозерное оборудование после проверки присоединений»; каждый требует отдельной проверки исходных данных. Отдельная страница допускается только для другой функции или самостоятельного объекта закупки. Выбор серийного варианта отделяется от изготовления по чертежу и от проверки замены существующего изделия. Инженерная проверка сопоставляет кинематику, установочный контур, гидравлические интерфейсы и рабочий цикл. При замене образец используется только вместе с измерениями и сведениями о работе механизма. Покупателю предлагается сначала определить функцию, место установки и границы требуемой поставки. Марка машины или разговорное обозначение не подтверждают применимость без проверки модификации и узла.
Особенности исполнения
- Продуктовая запись остаётся черновиком, пока технические сведения и медиа не получат подтверждение.
- Таблица подбора располагается первой и показывает покупателю обязательные сведения для продолжения работы.
- Серийный выбор и изготовление по документам разделяются как разные пути технической проработки.
- Главная задача карточки — объяснить выбор продукта для управления рабочими органами дорожно-строительной техники; вторичные применения не добавляются автоматически.
- Модельные обозначения сохраняются как варианты поиска до подтверждения реальной взаимозаменяемости.
- Покупатель видит ограничения до отправки запроса и может подготовить недостающую техническую информацию.
Области применения
- отвалы и их механизмы позиционирования; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- бульдозерное оборудование после проверки присоединений; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- грейдерные механизмы с подтверждённой схемой установки; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- дорожные машины по чертежу узла; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- замена изделия по образцу или маркировке; применимость подтверждается после проверки функции, интерфейсов и исходной документации.

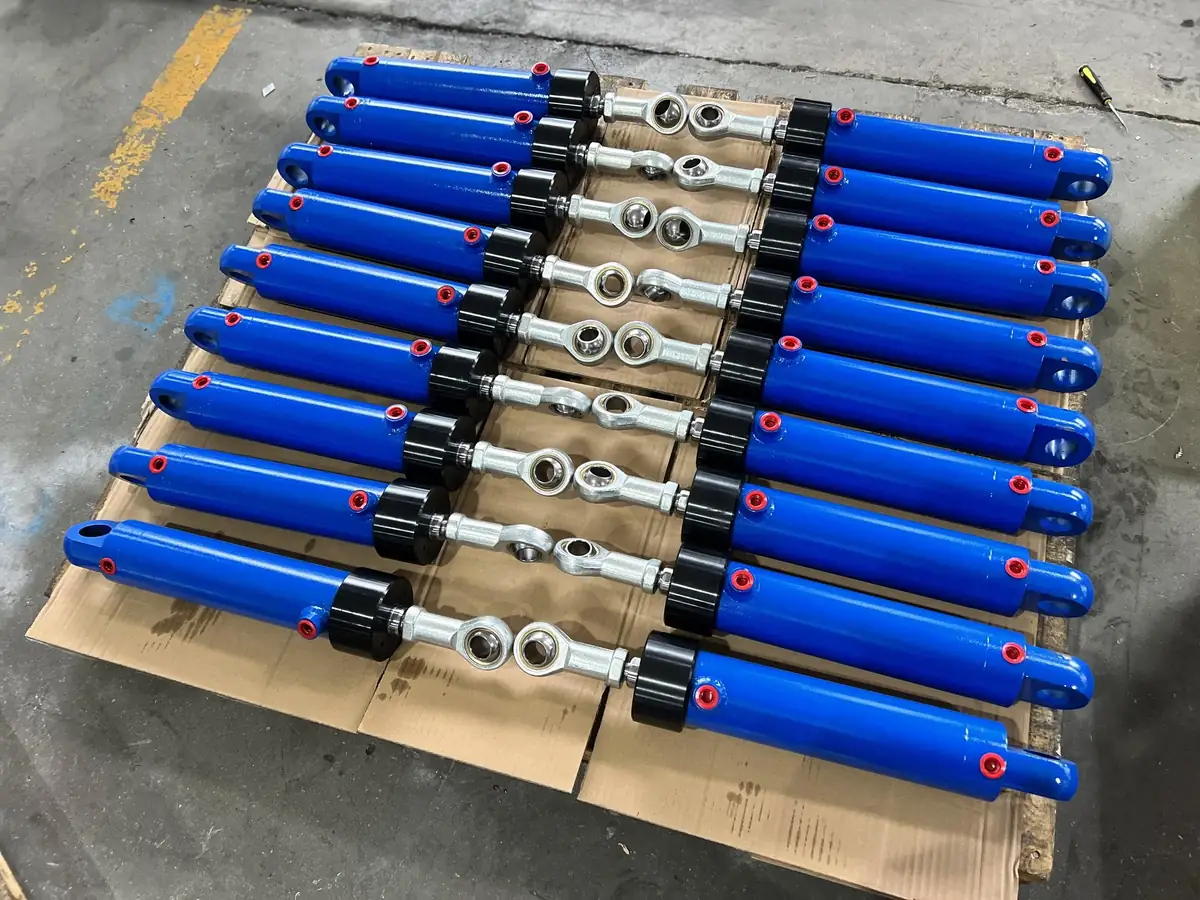

Технические изображения
Данные для запроса
- Опишите критерий успешной работы узла без указания неподтверждённых числовых значений.
- Приложите чертёж или эскиз с размерами, базами измерения и расположением портов.
- Отметьте, относится ли запрос к сценарию «отвалы и их механизмы позиционирования» или другой области применения.
- Определите количество, требуемые документы, проверку при приёмке, упаковку и ожидаемую границу поставки.
- Предоставьте контакт технического специалиста для согласования расхождений в исходных данных.
- Сообщите условия среды, ограничения пространства, требования к обслуживанию и планируемую интенсивность работы.
- Отметьте, является запрос новым проектом, повторным заказом или заменой существующего изделия.
Состав поставки и ограничения
По продукту «Гидроцилиндры подъёма отвала» предложение ограничивается подтверждёнными исходными данными и явно согласованным составом поставки.
При недостатке размеров или документов запрос остаётся на техническом уточнении; неизвестные значения не переносятся в публичное описание.
Общие блоки производства, контроля и запроса предложения хранятся в Elements, тогда как параметры продукта остаются в этой карточке.
ПРОИЗВОДСТВЕННЫЙ МАРШРУТ
Шесть этапов производства гидроцилиндра
Последовательность показывает общий маршрут от подготовки заготовок до стендовой проверки. Конкретный состав операций определяется конструкцией изделия, подтверждёнными размерами и требованиями к контролю; фотографии иллюстрируют типовые производственные этапы.
1Подготовка материалов
Трубы, прутки и заготовки отбираются по подтверждённым размерам будущего изделия.
2Обработка гильзы
Внутренняя рабочая поверхность гильзы обрабатывается на специализированном оборудовании.
3Обработка штока
На станке формируются диаметр, резьбы и присоединительные участки штока.
4Сварка корпуса
Подготовленные корпусные и присоединительные детали свариваются по маршруту изделия.
5Сборка и уплотнения
Поршень, направляющие и уплотнения устанавливаются в подготовленный штоковый узел.
6Испытание на стенде
После сборки проверяются ход, работа соединений и герметичность гидроцилиндра.
КОНТРОЛЬ КАЧЕСТВА
Проверка перед передачей заказчику
Контроль строится вокруг согласованных параметров изделия и фактической готовности узла. Результат не подменяется общим обещанием: до расчёта определяются проверяемые точки, а перед передачей выполняются предусмотренные маршрутной картой операции.
Контроль соединений
Перед стендовой проверкой оцениваются присоединения, видимые сварные зоны и готовность узла к подаче давления.
Проверка на стенде
В согласованном режиме контролируются ход, работа узла и отсутствие видимых признаков утечки.
ТЕХНИЧЕСКАЯ СВЕРКАЗАПРОС ПРЕДЛОЖЕНИЯ
Передайте исходные данные инженеру
Укажите изделие, ключевые параметры и условия работы. Мы уточним только недостающие данные.
Чертёж, фото или маркировка
Ключевые размеры и условия работы
Количество и требуемый срок
Параметры запроса
Контакты и краткое описание задачи.
