Гидроцилиндры рукояти
Карточка «Гидроцилиндры рукояти» предназначена для привода рукояти землеройной или манипуляторной машины. До предложения проверяются функция узла, исходная документация, установочные ограничения и граница поставки; поисковое название само по себе не подтверждает совместимость.
- Назначение: продукт рассматривается для привода рукояти землеройной или манипуляторной машины после проверки исходных данных
- Подбор: по чертежу, маркировке, образцу и параметрам рабочего цикла
- Варианты: размеры, ход, крепления и интерфейсы согласуются в одной карточке
- Проверка: применимость подтверждается до изготовления или предложения замены
Описание
Параметры для подбора
| Функция в механизме | Укажите назначение цилиндра и последовательность движений механизма. |
|---|---|
| Исходная идентификация | Сообщите обозначение, место установки и доступные сведения об оригинале. |
| Основные размеры | Укажите измеренные диаметры, ход и монтажные длины без округления. |
| Крепления | Передайте схему крепления корпуса и штока с контрольными размерами. |
| Гидравлические интерфейсы | Покажите порты на схеме и подтвердите требования к их ориентации. |
| Рабочий цикл | Передайте цикл механизма и данные, необходимые для инженерной проверки выбора. |
| Условия эксплуатации | Перечислите температуру, загрязнение, влагу и иные значимые воздействия среды. |
| Граница поставки | Уточните требуемую комплектность, документы, упаковку и порядок приёмки заказа. |
Варианты исполнения и совместимости
- Размерное исполнение фиксируется по чертежу, измерениям и требуемой функции узла.
- Перемещение и установочный контур согласуются совместно с кинематикой оборудования.
- Варианты шарнирных соединений проверяются по пальцам, отверстиям и монтажным осям.
- Расположение портов согласуется по гидросхеме и доступному монтажному пространству.
- Поисковое обозначение «купить цилиндр гидравлический на рукоять эо2621» проверяется как вариант, а не как подтверждённая совместимость.
- Применение по модели оборудования проверяется по месту установки и исходному обозначению.
Назначение и границы решения
Продукт «Гидроцилиндры рукояти» предназначен для привода рукояти землеройной или манипуляторной машины; страница описывает один объект закупки и его согласуемые варианты. Запрос «гидроцилиндр рукояти» подтверждает поисковый интерес, однако не является техническим паспортом или доказательством совместимости. Типовые сценарии — «рукоять экскаватора по кинематической схеме» и «рабочее оборудование экскаватора-погрузчика»; каждый требует отдельной проверки исходных данных. Отдельная страница допускается только для другой функции или самостоятельного объекта закупки. Итоговое предложение формируется после подтверждения применимости и состава необходимых документов. Размеры, материалы, давление, уплотнения, покрытия и показатели работы не утверждаются без первичного источника. Выбор серийного варианта отделяется от изготовления по чертежу и от проверки замены существующего изделия. Покупателю предлагается сначала определить функцию, место установки и границы требуемой поставки. Марка машины или разговорное обозначение не подтверждают применимость без проверки модификации и узла.
Особенности исполнения
- Каждый параметр, отсутствующий в источниках, переводится в вопрос для технического согласования.
- Перечень входных данных адаптирован к функции изделия и характеру сопрягаемого механизма.
- Серийный выбор и изготовление по документам разделяются как разные пути технической проработки.
- Таблица подбора располагается первой и показывает покупателю обязательные сведения для продолжения работы.
- Состав предложения связывается с согласованной спецификацией, а не предполагается из поискового запроса.
- Совместимость с машиной отделяется от сходства названия и требует проверяемых исходных данных.
Области применения
- рабочее оборудование экскаватора-погрузчика; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- манипуляторный механизм по чертежу; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- замена цилиндра рукояти по образцу; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- новый узел после проверки интерфейсов; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- рукоять экскаватора по кинематической схеме; применимость подтверждается после проверки функции, интерфейсов и исходной документации.

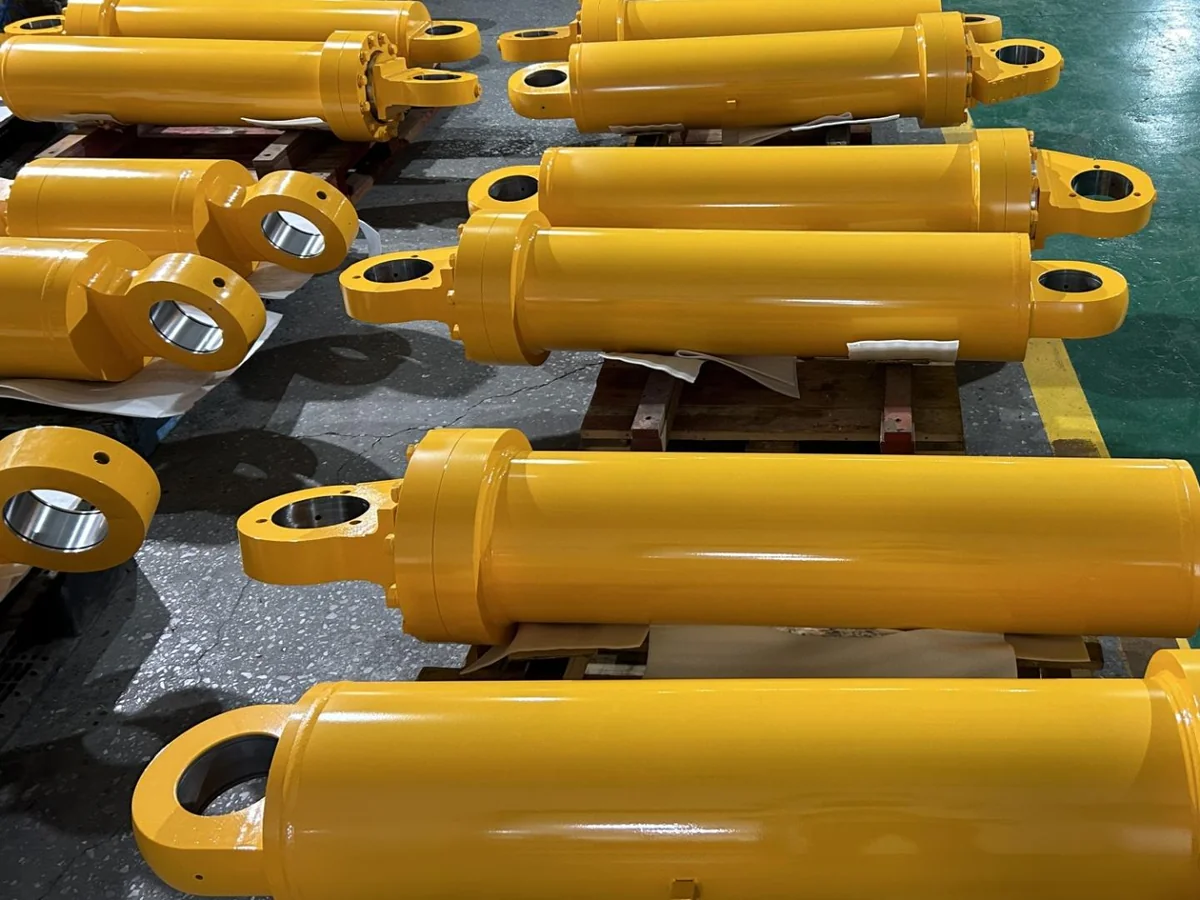

Технические изображения
Данные для запроса
- Назовите машину, механизм и точную функцию изделия в последовательности работы узла.
- Укажите доступ к месту монтажа и ограничения, влияющие на сборку или последующее обслуживание.
- Предоставьте контакт технического специалиста для согласования расхождений в исходных данных.
- Отметьте, является запрос новым проектом, повторным заказом или заменой существующего изделия.
- Сообщите источник каждого размера: чертёж, паспорт, фактическое измерение либо прежнюю спецификацию.
- Передайте требования к идентификации изделия и связыванию документов с конкретной поставкой.
- Определите количество, требуемые документы, проверку при приёмке, упаковку и ожидаемую границу поставки.
Состав поставки и ограничения
Карточка «Гидроцилиндры рукояти» задаёт границы выбора, но комплектность закрепляется только в проверенной спецификации конкретного заказа.
Расхождения между маркировкой, поисковым названием и измерениями закрываются до формирования технической части предложения.
Разделы о производстве, проверке и контакте переиспользуются через Elements; продуктовые факты и варианты не синхронизируются между карточками.
ПРОИЗВОДСТВЕННЫЙ МАРШРУТ
Шесть этапов производства гидроцилиндра
Последовательность показывает общий маршрут от подготовки заготовок до стендовой проверки. Конкретный состав операций определяется конструкцией изделия, подтверждёнными размерами и требованиями к контролю; фотографии иллюстрируют типовые производственные этапы.
1Подготовка материалов
Трубы, прутки и заготовки отбираются по подтверждённым размерам будущего изделия.
2Обработка гильзы
Внутренняя рабочая поверхность гильзы обрабатывается на специализированном оборудовании.
3Обработка штока
На станке формируются диаметр, резьбы и присоединительные участки штока.
4Сварка корпуса
Подготовленные корпусные и присоединительные детали свариваются по маршруту изделия.
5Сборка и уплотнения
Поршень, направляющие и уплотнения устанавливаются в подготовленный штоковый узел.
6Испытание на стенде
После сборки проверяются ход, работа соединений и герметичность гидроцилиндра.
КОНТРОЛЬ КАЧЕСТВА
Проверка перед передачей заказчику
Контроль строится вокруг согласованных параметров изделия и фактической готовности узла. Результат не подменяется общим обещанием: до расчёта определяются проверяемые точки, а перед передачей выполняются предусмотренные маршрутной картой операции.
Контроль соединений
Перед стендовой проверкой оцениваются присоединения, видимые сварные зоны и готовность узла к подаче давления.
Проверка на стенде
В согласованном режиме контролируются ход, работа узла и отсутствие видимых признаков утечки.
ТЕХНИЧЕСКАЯ СВЕРКАЗАПРОС ПРЕДЛОЖЕНИЯ
Передайте исходные данные инженеру
Укажите изделие, ключевые параметры и условия работы. Мы уточним только недостающие данные.
Чертёж, фото или маркировка
Ключевые размеры и условия работы
Количество и требуемый срок
Параметры запроса
Контакты и краткое описание задачи.
