Плунжерные гидроцилиндры
Карточка «Плунжерные гидроцилиндры» предназначена для выбора конструктивного исполнения гидроцилиндра. До предложения проверяются функция узла, исходная документация, установочные ограничения и граница поставки; поисковое название само по себе не подтверждает совместимость.
- Назначение: продукт рассматривается для выбора конструктивного исполнения гидроцилиндра после проверки исходных данных
- Подбор: по чертежу, маркировке, образцу и параметрам рабочего цикла
- Варианты: размеры, ход, крепления и интерфейсы согласуются в одной карточке
- Проверка: применимость подтверждается до изготовления или предложения замены
Описание
Параметры для подбора
| Функция в механизме | Укажите назначение цилиндра и последовательность движений механизма. |
|---|---|
| Исходная идентификация | Сообщите обозначение, место установки и доступные сведения об оригинале. |
| Основные размеры | Сверьте размеры корпуса, штока, хода и установочного контура по документам. |
| Крепления | Опишите оба присоединения, размеры пальцев и допустимую ориентацию установки. |
| Гидравлические интерфейсы | Укажите расположение портов, тип соединения и ограничения подводящих линий. |
| Рабочий цикл | Передайте цикл механизма и данные, необходимые для инженерной проверки выбора. |
| Условия эксплуатации | Опишите окружающую среду и ограничения обслуживания на месте эксплуатации. |
| Граница поставки | Определите состав поставки и проверки, которые должны быть отражены в предложении. |

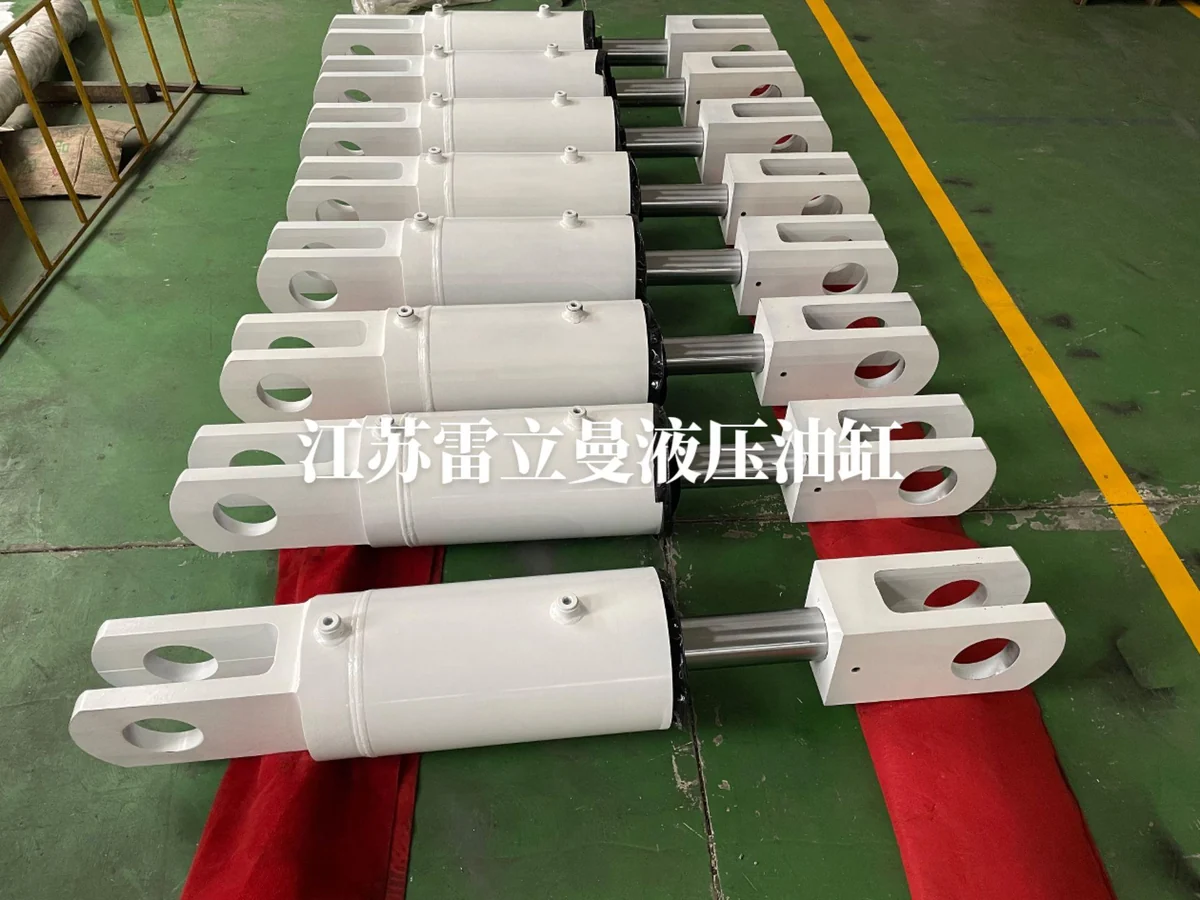

Варианты исполнения и совместимости
- Сочетание диаметров выбирается инженерно и не выводится из названия продукта.
- Перемещение и установочный контур согласуются совместно с кинематикой оборудования.
- Крепления выбираются по геометрии сопрягаемых элементов конкретного узла.
- Расположение портов согласуется по гидросхеме и доступному монтажному пространству.
- Дополнительные функции обсуждаются отдельно и не предполагаются по поисковому названию.
- Совпадение марки машины не подтверждает вариант без проверки функции и модификации.
Назначение и границы решения
Продукт «Плунжерные гидроцилиндры» предназначен для выбора конструктивного исполнения гидроцилиндра; страница описывает один объект закупки и его согласуемые варианты. Запрос «плунжерный гидроцилиндр» подтверждает поисковый интерес, однако не является техническим паспортом или доказательством совместимости. Типовые сценарии — «новые машины и механизмы по техническому заданию» и «замена существующего цилиндра после идентификации»; каждый требует отдельной проверки исходных данных. Инженерная проверка сопоставляет кинематику, установочный контур, гидравлические интерфейсы и рабочий цикл. Итоговое предложение формируется после подтверждения применимости и состава необходимых документов. При замене образец используется только вместе с измерениями и сведениями о работе механизма. Марка машины или разговорное обозначение не подтверждают применимость без проверки модификации и узла. Отдельная страница допускается только для другой функции или самостоятельного объекта закупки. Если сведения расходятся, приоритет имеют чертёж, измерения, маркировка и согласованная спецификация.
Особенности исполнения
- Покупатель видит ограничения до отправки запроса и может подготовить недостающую техническую информацию.
- Параметры приёмки формулируются до заказа и не подменяются общими обещаниями качества.
- Состав предложения связывается с согласованной спецификацией, а не предполагается из поискового запроса.
- Каждый параметр, отсутствующий в источниках, переводится в вопрос для технического согласования.
- Варианты исполнения фиксируются списком внутри продукта и получают один основной поисковый адрес.
- Сценарий «новые машины и механизмы по техническому заданию» рассматривается отдельно от других функций оборудования.
Области применения
- новые машины и механизмы по техническому заданию; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- замена существующего цилиндра после идентификации; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- индивидуальные приводы по чертежу; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- модернизация узла после проверки кинематики; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
- серийные проекты по согласованной спецификации; применимость подтверждается после проверки функции, интерфейсов и исходной документации.
Технические изображения
Данные для запроса
- Укажите доступ к месту монтажа и ограничения, влияющие на сборку или последующее обслуживание.
- Назовите машину, механизм и точную функцию изделия в последовательности работы узла.
- Отметьте, является запрос новым проектом, повторным заказом или заменой существующего изделия.
- Уточните, какие параметры уже подтверждены и какие должны быть определены поставщиком совместно с заказчиком.
- Передайте фотографии общего вида, креплений, маркировки и доступных присоединительных поверхностей.
- Сообщите условия среды, ограничения пространства, требования к обслуживанию и планируемую интенсивность работы.
- Опишите рабочий цикл, направление нагрузки и сведения гидросистемы, доступные из документации.
Состав поставки и ограничения
Карточка «Плунжерные гидроцилиндры» задаёт границы выбора, но комплектность закрепляется только в проверенной спецификации конкретного заказа.
Если данных недостаточно, сначала фиксируется перечень уточнений, а выбор исполнения откладывается до получения доказательств.
Общие блоки производства, контроля и запроса предложения хранятся в Elements, тогда как параметры продукта остаются в этой карточке.

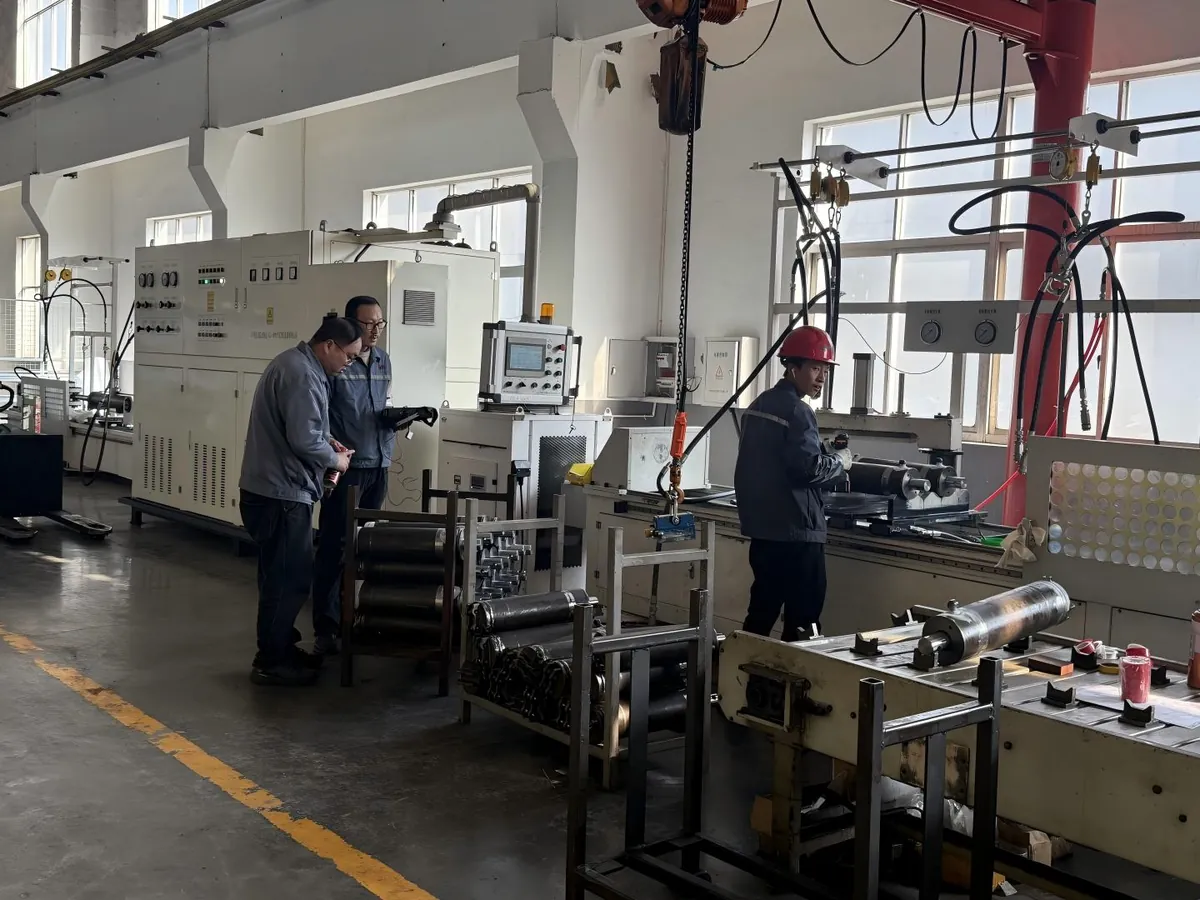

ПРОИЗВОДСТВЕННЫЙ МАРШРУТ
Шесть этапов производства гидроцилиндра
Последовательность показывает общий маршрут от подготовки заготовок до стендовой проверки. Конкретный состав операций определяется конструкцией изделия, подтверждёнными размерами и требованиями к контролю; фотографии иллюстрируют типовые производственные этапы.
1Подготовка материалов
Трубы, прутки и заготовки отбираются по подтверждённым размерам будущего изделия.
2Обработка гильзы
Внутренняя рабочая поверхность гильзы обрабатывается на специализированном оборудовании.
3Обработка штока
На станке формируются диаметр, резьбы и присоединительные участки штока.
4Сварка корпуса
Подготовленные корпусные и присоединительные детали свариваются по маршруту изделия.
5Сборка и уплотнения
Поршень, направляющие и уплотнения устанавливаются в подготовленный штоковый узел.
6Испытание на стенде
После сборки проверяются ход, работа соединений и герметичность гидроцилиндра.
КОНТРОЛЬ КАЧЕСТВА
Проверка перед передачей заказчику
Контроль строится вокруг согласованных параметров изделия и фактической готовности узла. Результат не подменяется общим обещанием: до расчёта определяются проверяемые точки, а перед передачей выполняются предусмотренные маршрутной картой операции.

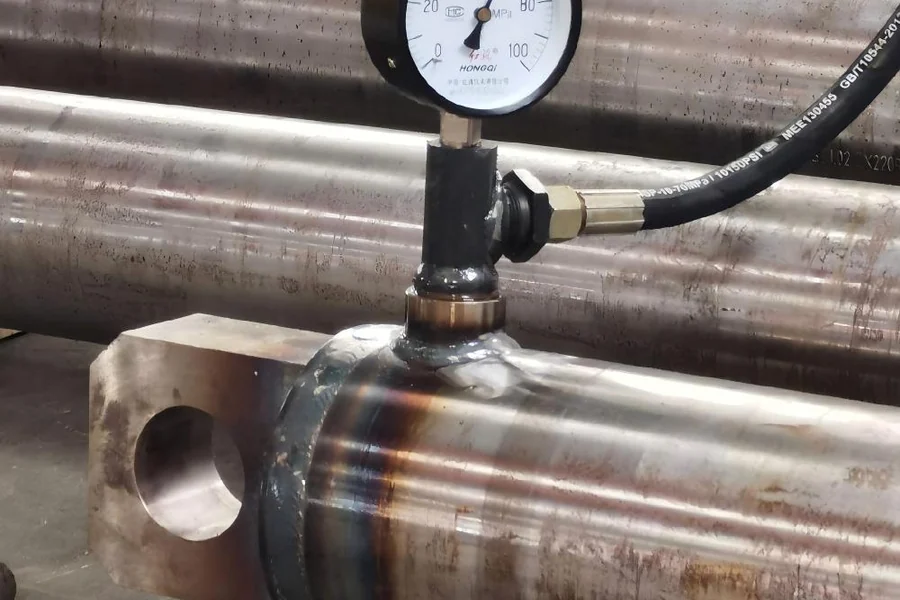

Контроль соединений
Перед стендовой проверкой оцениваются присоединения, видимые сварные зоны и готовность узла к подаче давления.
Проверка на стенде
В согласованном режиме контролируются ход, работа узла и отсутствие видимых признаков утечки.
ТЕХНИЧЕСКАЯ СВЕРКАЗАПРОС ПРЕДЛОЖЕНИЯ
Передайте исходные данные инженеру
Укажите изделие, ключевые параметры и условия работы. Мы уточним только недостающие данные.
Чертёж, фото или маркировка
Ключевые размеры и условия работы
Количество и требуемый срок
Параметры запроса
Контакты и краткое описание задачи.
